Butterfly Valve

CF-081

PTFE Lined BUTTERFLY VALVE(WAFER TYPE)

NO.PARTS MATERIAL ASTM JIS
1.Body
 Ductil iron A395 FCD45
2.Disc
 S.S316 A351CF8M SCS14
3.Seat
 PTFE
4.Elastomer Backuup
 Silicone Rubber
5.Stem
 S.S.316 A276 316 SUS316
6.Lower Stem
 S.S316 A276 316 SUS316
7.Bearing
 PTFE/STEEL
8.Pusher
 S.S.304 A276 304 SUS304
9.Spring
 STEEL
10.O-Ring
 Viton

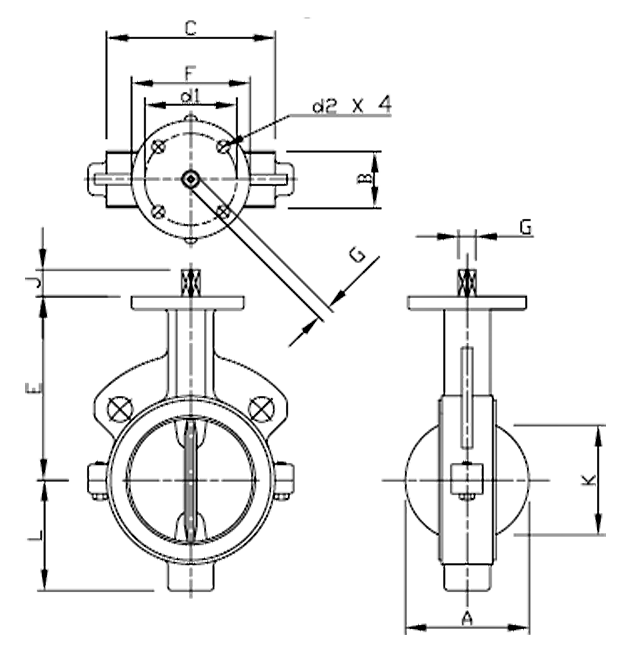

SIZE A B C d1 d2 E F G J K L
in mm
2 50 55 43 98 70 10 115 90 Ø14x11 19 28 65
2 1/2 65 65 46 111 70 10 125 90 Ø14x11 19 45 75
3 80 80 46 128 70 10 140 90 Ø14x11 19 62 84
4 100 103 52 155 70 10 155 90 Ø14x11 19 88 100
5 125 125 56 187 70 10 170 90 Ø18x14 19 115 116
6 150 152 56 215 70 10 185 90 Ø18x14 19 136 132
8 200 200 60 268 102 12 215 125 Ø22x17 24 188 163
10 250 248 68 322 102 12 250 125 Ø25x19 24 239 193
12 300 298 78 378 102 12 280 125 Ø28x22 24 289 228
SIZE A B E F G H I J K W
in mm
2 50 260 35 30 98 130 38 43 76 58 150
2 1/2 65 260 35 30 98 130 38 43 76 58 150
3 80 260 35 30 98 130 38 43 76 58 150
4 100 260 35 30 98 130 38 43 76 58 150
5 125 260 35 30 98 130 38 43 76 58 150
6 150 260 35 30 98 130 38 43 76 58 150
8 200     38 135 220 70 67 102 70 250
10 250     38 135 220 70 67 102 70 250
12 300     38 135 220 70 67 102 70 250
